［第１７４回］
●ＮＤ８０Ｚ４Ｅの販売を開始します
大変長い間お待たせしました。
やっとＮＤ８０Ｚ４Ｅの販売を開始します。
ＮＤ８０Ｚ４Ｅは［第１５３回］で紹介しました。
９月１０日の記事ですからそれからもう５０日も経ってしまいました。
その時点では試作版の段階だったのですがその後に動作テストを行いそれが完了した後に正規版を作成しました。
正規版のプリント基板は９月の終わりには出来てきてそれから最終的な動作確認作業を行ないました。
ＮＤ８０Ｚ４Ｅは基本的にはＮＤ８０Ｚ３．５とソフトウェアの互換性を維持しているのですがハードウェア回路を大幅に変更したためその部分に関係するシステムＲＯＭのプログラムを変更する必要がありました。
そのプログラムの変更作業と最終的な動作確認にはおよそ２週間を要しました。
プログラムの変更作業と動作確認作業はそれで完了したのですがハードウェア回路はＮＤ８０Ｚ３．５と異なっている部分が多いので組立説明書や操作説明書は新規に作成しなければなりません。
そのほかの説明書も部分的に変更する必要があります。
その作業はまだこれからですがそれを除けばＮＤ８０Ｚ４Ｅ組立キットとして２週間ほど前には販売開始のアナウンスができるところまできていました。
しかしこのところ毎回記事の先頭に書いていました通りＮＤ８０Ｚ３．５組立キットのご注文を多数いただいたためその対応が追いつかず長い間お待たせすることになってしまいました。
やっと昨日になってご注文いただいた分の発送が完了しました。
実はその余波でＮＤ８０Ｚ３．５とは別のご注文やそれ以外にしなければならない作業が遅れています。
それらを片付けるにはまだしばらくかかりそうです。
それと上に書きましたようにＮＤ８０Ｚ４Ｅの説明書の作成変更作業も急いでしなければなりません。
ですのでとりあえずＮＤ８０Ｚ４Ｅの販売は開始しますがご注文ご送金をいただいてから３週間〜４週間ほどはお待ちいただくことになります。
大変長くお待たせすることになって申し訳ありませんが何卒よろしくお願いいたします。

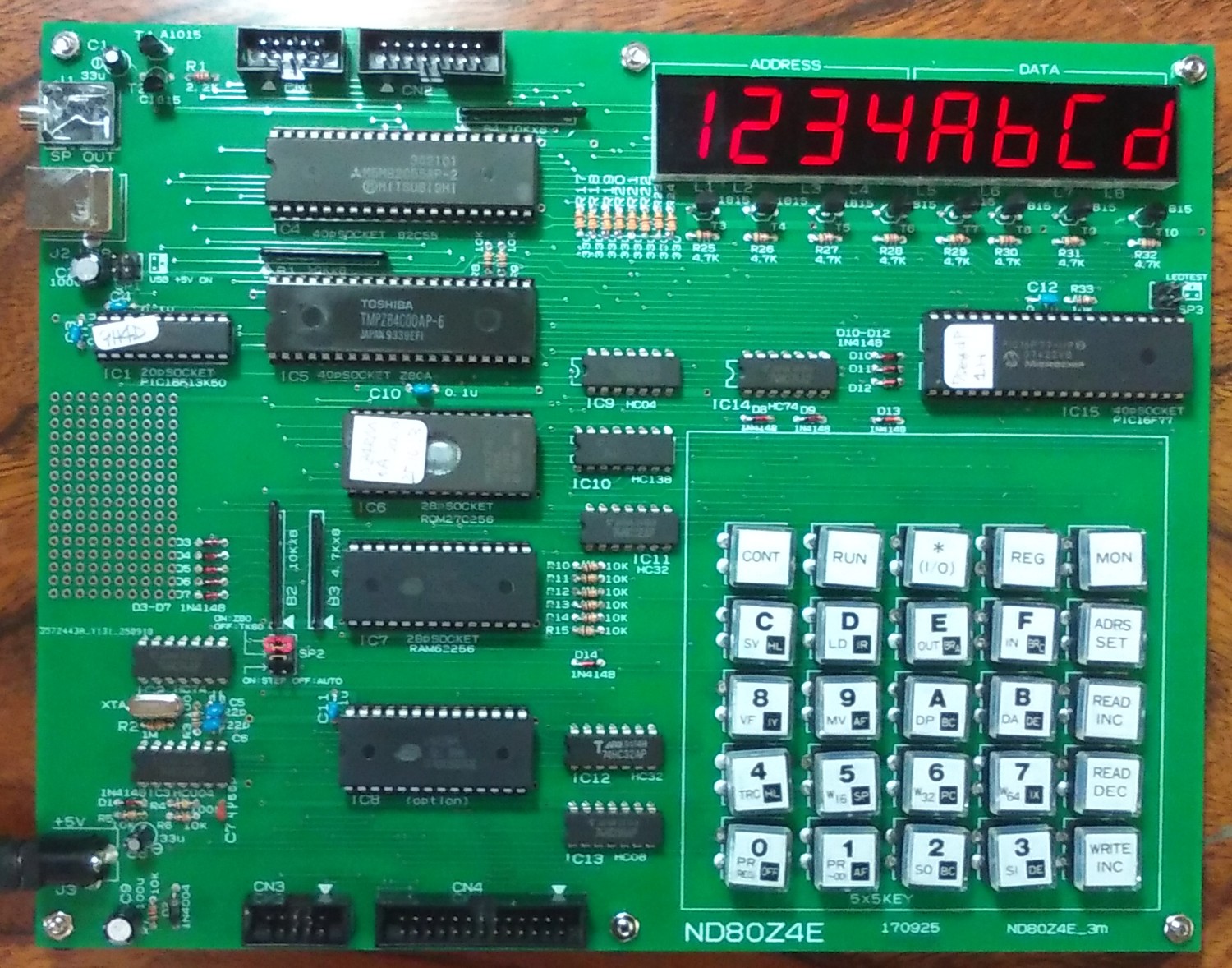

●ＮＤ８０Ｚ４Ｅ製品版完成品の写真です
ＮＤ８０Ｚ４ＥはＮＤ８０Ｚ３．５の後継機種という位置づけです。
ＮＤ８０Ｚ３．５を開発した当時に比べて使用しているパーツの仕入価格が大幅に上がったためＮＤ８０Ｚ３．５の価格を値上げせざるを得なくなりました。
そのためもあって部品点数を減らすほか一番単価が大きかったキースイッチを廉価なものに変更するなどして価格を抑えたのがＮＤ８０Ｚ４Ｅです。
機能としてはＮＤ８０Ｚ３．５とのソフトウェアの互換性を維持しています。
ハードウェアがらみではＮＤ８０Ｚ３．５がボード上の８２Ｃ５５を完全にユーザーに開放しているのに対しＮＤ８０Ｚ４Ｅは８２Ｃ５５の殆どをシステムが使用していてユーザーはその一部の機能しか使えません。
ＮＤ８０Ｚ３．５の８２Ｃ５５のＩ／Ｏアドレスは＄８０〜＄８３ですがＮＤ８０Ｚ４Ｅの８２Ｃ５５のＩ／Ｏアドレスはシステムアドレスの＄９８〜＄９Ｂでアドレス＄９Ｂで行なうポートの向きなどの設定をユーザーが行なう事はできません。
ユーザーはＰＡ０〜ＰＡ７（Ｉ／Ｏアドレス＄９８）のみを出力として使うことができます。
ただしＰＡ０〜ＰＡ２はキースキャンとしても使っていますのでキー入力を伴うプログラムでは使用できません。
ＺＢ３ＢＡＳＩＣではＮＤ８０Ｚ４Ｅのキー入力は使いませんからＰＡ０〜ＰＡ７を全ビット出力として使用可能です。
その他ＮＤ８０Ｚ３．５との相違点やもう少し詳しいＮＤ８０Ｚ４Ｅの機能、特徴については［第１５３回］および［第１５４回］を参照してください。
ＮＤ８０Ｚ４Ｅ専用増設Ｉ／Ｏボード
ＮＤ８０Ｚ３．５と同じように８２Ｃ５５の全てのポートを自由に使いたい場合を想定してオプションの増設Ｉ／Ｏボードを用意しました。

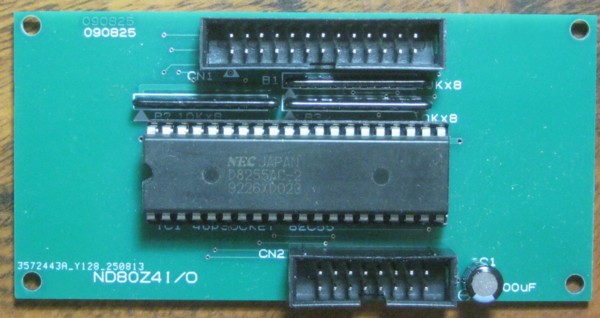

ＮＤ８０Ｚ４Ｅ専用の増設Ｉ／Ｏボードです。
基板上に８２Ｃ５５を１個搭載しています。
Ｉ／Ｏアドレスは＄８０〜＄８２です。

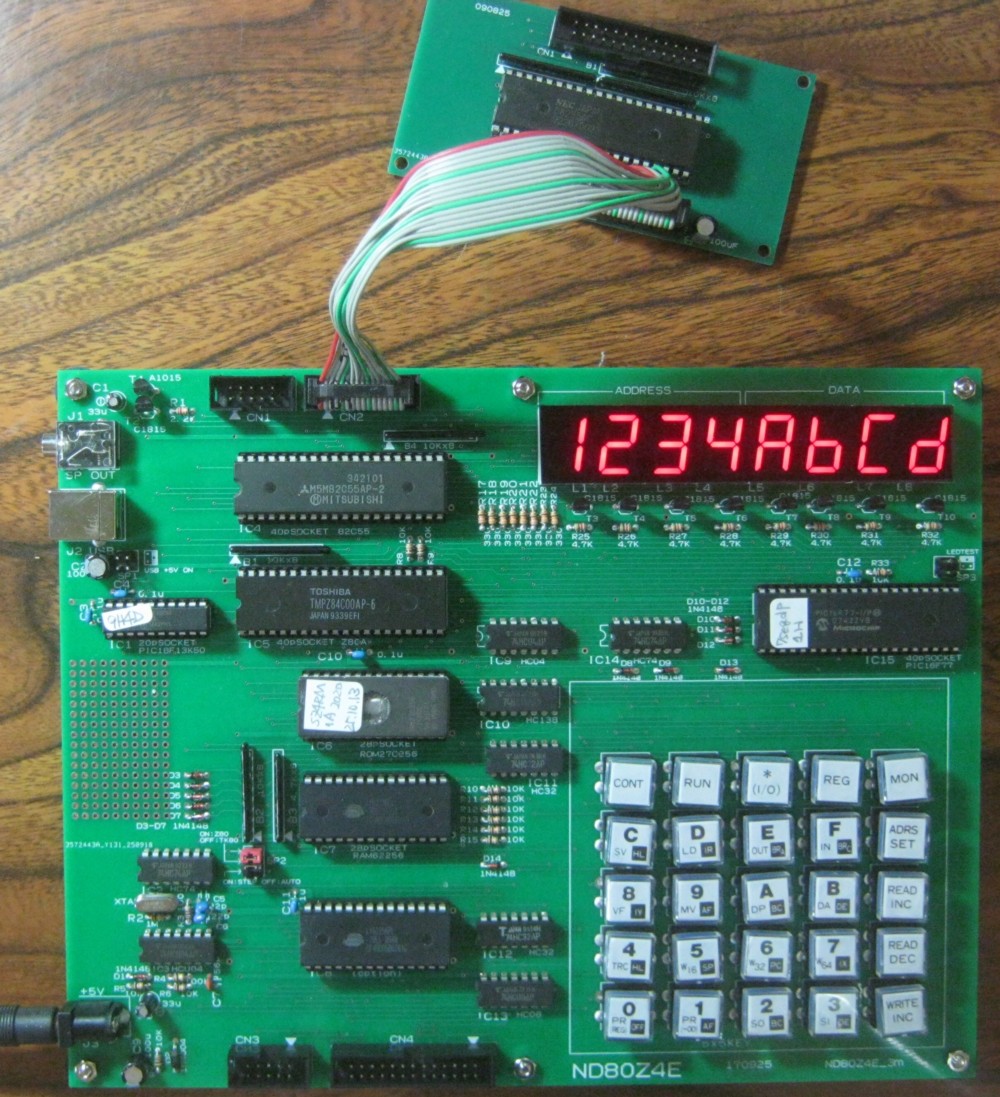

下の写真はＮＤ８０Ｚ４Ｅに接続したところです。
［ＮＤ８０Ｚ４Ｅの価格］（いずれも税込価格、送料サービス）
組立キット １８０００円
完成品 ２１０００円
［ＮＤ８０Ｚ４Ｅ増設Ｉ／Ｏボードの価格］（いずれも税込価格、ＮＤ８０Ｚ４Ｅと同時購入の場合は送料サービス、単独購入の場合は送料５００円）
組立キット ２０００円
完成品 ２５００円
［納期］
ご注文ご送金後３週間〜４週間
●ご注文、お問い合わせはメールにてお願いいたします。
遅くとも翌日中にはご返事しております。
１日経っても返事がない場合には見落とし、未着事故の可能性があります。
念のため再送してみてください。
メールアドレス
thisida@alles.or.jp
ワンボードマイコンをつくろう！［第１７４回］
２０２５．１０．３０ｕｐｌｏａｄ
