超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２９３回］



●ＰＩＣ１６Ｆ５４（１１）ＰＩＣＷＲＩＴＥＲのテスト

前回まで秋月のＰＩＣプログラマの解析データについて書いてきました。
当初ＰＩＣ１６Ｆ５４のＷＲＩＴＥＲプログラムがどうしてもうまく動作しないことが悩ましくて窮余の策として秋月のＰＩＣプログラマの解析を試みたのですが。
［第２８７回］に書いておりますように解析を試みている途中でＰＩＣＷＲＩＴＥＲプログラムがうまく動作しなかったのはプログラムにバグがあったこととＰＩＣ１６Ｆ５４のＤｏｃｕｍｅｎｔをしっかり読まなかったことなどが原因であることがわかりました。
わかってしまえばなんてこともないことで、解析を続けるよりも先にＰＩＣ１６Ｆ５４のためのＷＲＩＴＥＲプログラムは出来てしまいました。
しかしせっかくいいデータが取れたことでもありますから私自身の備忘録を兼ねて説明をしてきました。
実のところ出来上がったＷＲＩＴＥＲプログラムのテストも何日か前に済ませています。
今回はそのときのログをもとにしてＰＩＣ１６Ｆ５４へのプログラムの書き込みと読み出しテストについて簡単にまとめておきます。
ＰＩＣ１６Ｆ５４は今までに試したＰＩＣとは書き込みのためのプログラムの仕様が少し異なることがわかりましたので今までに作成したＰＩＣＷＲＩＴＥＲプログラムに一部機能を加えました。
ＰＩＣ１６Ｆ５４に対しては今までのＰＩＣとは異なる書き込みプログラムを選択することになるためそれをＰＩＣＴＹＰＥ＝５として選択することにしました。
最初に／ＰＩＣＴＹＰＥ＝５を実行しそれから／ＥＲＡＳＥを実行してからＰＩＣ１６Ｆ５４用テストプログラムのＨＥＸファイルをＬＯＡＤしそしてそれを／ＰＩＣＷＲコマンドでＰＩＣ１６Ｆ５４に書き込みました
logfile piciolog\0528161943.txt open
*** pic i/o ***
picio-30 connected
>/pictype=5
pictype=35
[05][01][00][00]
>/erase
400E[05][01][00][00]
>/hload 16f54testb.hex
loading 16f54testb.hex ...
i=133,binbfend=56
>/picwr
400E[05][01][00][00]
pictype=5
uadrs write
i=6,b=2,[04]0000
[05][04][02][00][00][00][00]
(01)(05)(01)(00)(00)(0E)(01)(00)(00)(20)(05)(FF)(0F)(FE)(0F)(FF)(0F)
configdata[fb][0f]
config write
i=51,b=2,[00]0000
[05][00][02][00][00][FB][0F]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(05)(FF)(0F)(FE)(0F)(FF)(0F)
[inc][01][00][02][00]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(01)(00)(02)(00)(00)(00)(00)(00)(02)(05)(FF)(0F)(FE)(0F)(FF)(0F)
i=26,b=16,[00]0000
[05][00][10][00][00][00][0C][05][00][06][00][12][02][25][00][0C][09][11][02][26][00]
(10)(01)(00)(10)(00)(00)(00)(00)(00)(10)(05)(FF)(0F)(FE)(0F)(FF)(0F)
i=46,b=16,[00]0010
[05][00][10][00][10][F1][02][05][0A][F2][00][03][0A][00][00][F0][02][0C][0A][00][08]
(10)(01)(00)(10)(00)(10)(00)(00)(00)(20)(05)(FF)(0F)(FE)(0F)(FF)(0F)
config pass
picwr end

通例では／ＥＲＡＳＥの後は／ＰＩＣＲＤを実行して消去できていることを確認するのですが、実はこの時点ですでに何回か／ＥＲＡＳＥのテストは行なっていて正しく消去できることは確認済みでしたのでここでは確認のための／ＰＩＣＲＤは行なわずに／ＰＩＣＷＲを実行しました。
前回までの秋月のＰＩＣプログラマでの書き込み読み出し動作の解析ではなんだかよくわからない動作をしていることが読み取れました。
しかしわざわざそんなことを真似しなくてもここは理屈通りで出来るはずと思ったので作成したＰＩＣ１６Ｆ５４用のプログラムは「合理的」な考えに基いて作成しました。
ＰＩＣ１６Ｆ５４の面倒なところはＶｐｐをＯＮにするとアドレスが３ＦＦ（ＣＯＮＦＩＧアドレス）になってしまうところです。
アセンブラのソースプログラムでもＣＯＮＦＩＧの記述はプログラムの先頭に書きます。
しかしそれをアセンブルして作成されるＨＥＸファイルではＣＯＮＦＩＧデータはファイルの最後に書かれる仕様になっています。
そこのところをまともに読んで書き込みプログラムを作ると秋月のＰＩＣプログラマのように何回かＶｐｐのＯＮ／ＯＦＦを繰り返さなければなりません。
そこで今回作成したＰＩＣ１６Ｆ５４用のＷＲＩＴＥＲプログラムではＨＥＸファイルを読み込んでバッファに保存したＨＥＸデータを先に一度サーチしてＣＯＮＦＩＧデータを読み出して書き込んでしまいます。
それを行なっているところが上のログの中ほどより少し上で
ｃｏｎｆｉｇｄａｔａ［ｆｂ］［０ｆ］
ｃｏｎｆｉｇ　ｗｒｉｔｅ
と表示しているところです。
それを済ませてから［ｉｎｃ］コマンドでアドレス０００に行ってプログラムデータの書き込みを行っています。
そこからは通常のＨＥＸデータの読み込み手順で行いますから最後に再びＣＯＮＦＩＧデータを読むことになります。
そこは最初に書き込み済みなのでそれをパスして書き込みを終了します。
そこがログの終わりにある
ｃｏｎｆｉｇ　ｐａｓｓ
です。

／ＰＩＣＷＲを実行した後で／ＰＩＣＲＤＦを実行して書込みが正しく行なわれたことを確認するとともに読み出したデータをＨＥＸファイルとして保存しました。
>/picrdf 16f54testb250529.hex
400E[05][08][20][00]
type=04,uadrs=00
[08]
config [FB][0F]
0000[10][00][0C][05][00][06][00][12][02][25][00][0C][09][11][02][26][00]
0010[10][F1][02][05][0A][F2][00][03][0A][00][00][F0][02][0C][0A][00][08]
0020[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0030[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0040[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0050[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0060[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0070[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0080[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0090[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00A0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00B0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00C0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00D0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00E0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
00F0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0100[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0110[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0120[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0130[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0140[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0150[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0160[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0170[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0180[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0190[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01A0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01B0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01C0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01D0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01E0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
01F0[10][FF][0F][FE][0F][FF][0F][FE][0F][FF][0F][FE][0F][FF][0F][FE][0F]
0200[10][FE][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0210[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0220[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0230[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0240[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0250[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0260[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0270[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0280[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0290[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02A0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02B0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02C0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02D0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02E0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
02F0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0300[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0310[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0320[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0330[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0340[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0350[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0360[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0370[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0380[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
0390[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03A0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03B0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03C0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03D0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03E0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
03F0[10][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F][FF][0F]
config [FB][0F]
[10]
>

ＰＩＣＲＤの場合もＰＩＣＷＲのときと同じで最初にＣＯＮＦＩＧデータを読んでしまいます。
そしてそのデータは一時保存しておいてＨＥＸファイルの最後のところにＳＡＶＥしています。

下はベリファイです。
>/verify
inbfend=0
400E[05][01][00][1F]
config [FB][0F]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FB)(0F)(00)(1F)(FE)(00)(00)(20)(00)(05)(F0)(02)(0C)(0A)(00)(08)
i=26,b=16,[00]0000
[06][00][10][00][00][00][0C][05][00][06][00][12][02][25][00][0C][09][11][02][26][00]
(10)(00)(0C)(05)(00)(06)(00)(12)(02)(25)(00)(0C)(09)(11)(02)(26)(00)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=46,b=16,[00]0010
[06][00][10][00][10][F1][02][05][0A][F2][00][03][0A][00][00][F0][02][0C][0A][00][08]
(10)(F1)(02)(05)(0A)(F2)(00)(03)(0A)(00)(00)(F0)(02)(0C)(0A)(00)(08)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=52,b=2,[00]1ffe
[06][00][02][1F][FE][FB][0F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(FE)(0F)(05)(0A)(F2)(00)(03)(0A)(00)(00)(F0)(02)(0C)(0A)(00)(08)
pictype=5 config [FB][0F](FB)(0F)
[o][o]

vfend
error=0
>/exit

／ＶＥＲＩＦＹもＰＩＣＷＲ、ＰＩＣＲＤと同様に先にＣＯＮＦＩＧデータを読んでしまってからそれを最後のところでもとのＨＥＸファイルのＣＯＮＦＩＧデータと比較しています。

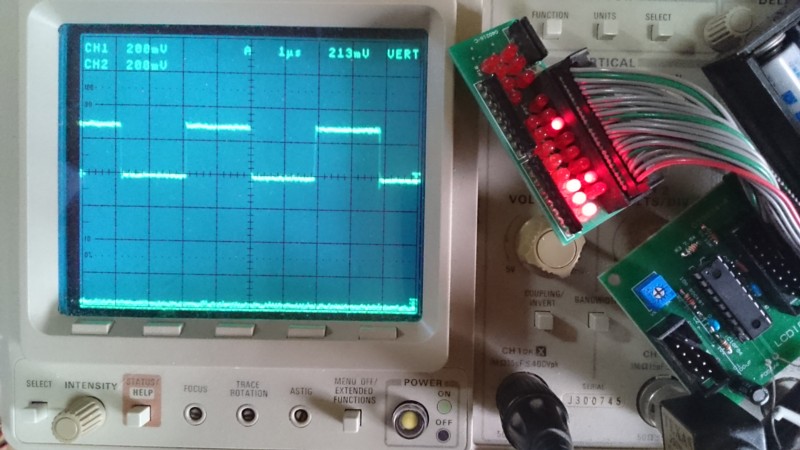

テストプログラムを書き込んだＰＩＣ１６Ｆ５４の動作テストをしました。
［第２８５回］で行なったのと同じテストです。

［第２８５回］の写真と同じに見えますがそのときは秋月のＰＩＣプログラマで書き込んだ後の動作テストでした。
今回は上のログにある通り試作中のＰＩＣＷＲＩＴＥＲを使ってＰＩＣ１６Ｆ５４にテストプログラムを書き込んだ後に動作テストをしています。
