超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２６７回］



●ＰＩＣ１６Ｆ８８７

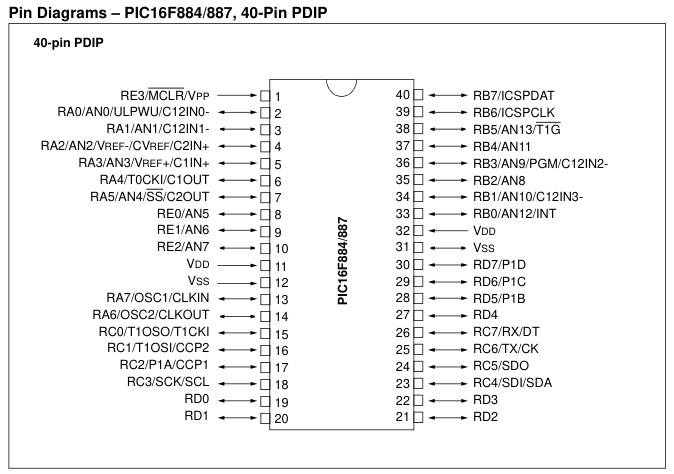

ＰＩＣ１６Ｆ８８７は４０ｐｉｎのＰＩＣです。
ＰＩＣ１６Ｆ８８３と同じ仲間のＰＩＣです。
ＰＩＮ数が多いので当然Ｉ／Ｏポートも多いのですが、そのこととメモリサイズが大きいことを別にすればソフト的にはＰＩＣ１６Ｆ８８３と同じです。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ８８２／８８３／８８４／８８６／８８７　Ｄａｔａ　Ｓｈｅｅｔ


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ８８２／８８３／８８４／８８６／８８７　Ｄａｔａ　Ｓｈｅｅｔ

たまたま手元にＰＩＣ１６Ｆ８８７がありましたので今回はＰＩＣ１６Ｆ８８７のテストを行ないました。
下はＰＩＣ１６Ｆ８８７のテストを行なったときのログです。
最初に／ＰＩＣＩＤＣＫでＤＥＶＩＣＥ　ＩＤを読み出しました。
logfile piciolog\0422170832.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[82][20]
>

ＤＥＶＩＣＥ　ＩＤとして２０８２が読み出されました。
ＰＩＣ１６Ｆ８８７のＤＥＶＩＣＥ　ＩＤは２０８Ｘ／９Ｘです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ８８Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＰＩＣ１６Ｆ８８７はＰＩＣ１６Ｆ８８３と同じ扱いのＰＩＣなのでＰＩＣ１６Ｆ８８３と同じように／ＰＩＣＴＹＰＥコマンドでＴＹＰＥ＝３を指定しました。
>/pictype=3
pictype=33
[03][41][00][01]
>

続いて／ＰＩＣＲＤＦを実行しました。
>/picrdf
400E[03][41][00][01]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][00][2B][60][30][83][00][88][01]
0010[10][89][01][03][13][64][30][8F][00][85][01][86][01][87][01][88][01]
0020[10][89][01][83][12][89][01][04][30][8A][00][83][16][0C][14][83][12]
0030[10][8F][01][8E][01][01][30][90][00][C0][30][8B][00][A0][01][A6][01]
0040[10][0A][30][A3][00][09][15][20][08][00][24][A4][00][20][08][0B][24]
0050[10][A5][00][3E][20][09][11][3E][20][26][18][34][28][A0][0A][A3][0B]
0060[10][22][28][A6][0A][A0][03][20][28][A0][03][A3][0B][22][28][1E][28]
0070[10][FA][30][A1][00][64][00][A1][0B][3A][28][08][00][19][30][A2][00]
0080[10][38][20][A2][0B][40][28][08][00][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[ED][2F][FF][38]
[10]
>

／ＰＩＣＲＤＦでは以前に書き込まれていたプログラムが読み出されました。

／ＥＲＡＳＥを実行したあともう一度／ＰＩＣＲＤＦコマンドを入力しました。
>/erase
400E[ED][2F][FF][38]
>/picrdf
400E[ED][2F][FF][38]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>

／ＥＲＡＳＥ、／ＰＩＣＲＤともにＯＫです。

／ＨＬＯＡＤを実行してテスト用のＨＥＸファイルをロードしました。
ロードしたファイルは前回ＰＩＣ１６Ｆ８８３に書き込んでテストしたのと同じｐｉｃ１６ｆ８８３ｔｅｓｔ３ｂ．ｈｅｘです。
そのあと／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
>/hload pic16f883test3b.hex
loading pic16f883test3b.hex ...
i=229,binbfend=94
>/picwr
400E[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)


i=84,b=2,[00]400e
[05][00][02][40][0E][F7][2F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(40)(0E)(00)(00)(00)(3C)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=90,b=2,[00]4010
[05][00][02][40][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(40)(10)(00)(00)(00)(3C)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwrend

>/verify
inbfend=0
400E[03][00][02][40]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(40)(10)(00)(00)(00)(3C)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(40)(10)(00)(00)(00)(3C)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]

i=84,b=2,[00]400e
[06][00][02][40][0E][F7][2F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(F7)(2F)(FF)(3F)(B8)(22)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=90,b=2,[00]4010
[06][00][02][40][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FF)(3F)(B8)(22)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>

ベリファイもＯＫです。
ｅｒｒｏｒ＝０と表示されました。

念のため／ＰＩＣＲＤＦを実行しました。
>/picrdf 16f883test3b250422.hex
400E[FF][3F][B8][22]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][60][30][83][00][88][01]
0010[10][89][01][03][13][65][30][8F][00][86][01][87][01][83][12][21][08]
0020[10][86][00][18][20][A1][0F][0F][28][A2][0A][22][08][87][00][0F][28]
0030[10][FA][30][A0][00][00][00][A0][0B][1A][28][08][00][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[F7][2F][FF][3F]
[10]
>/exit


超ローコストＰＩＣＷＲＩＴＥＲの製作［第２６７回］
２０２５．４．２２　ｕｐｌｏａｄ
