［第３１３回］



●ＰＩＣ１２Ｆ１６１２（６）テストプログラムを実行

約一週間ぶりの更新になってしまいました。
ちょっと数のある完成品のご注文をいただいてしまってその納期が迫っていて時間に追われる毎日が続いています。
一番大変なのをやっと仕上げてほっと一息ついたところです。

照明が不足気味の部屋の中で撮ったため画質が荒れてしまいました。

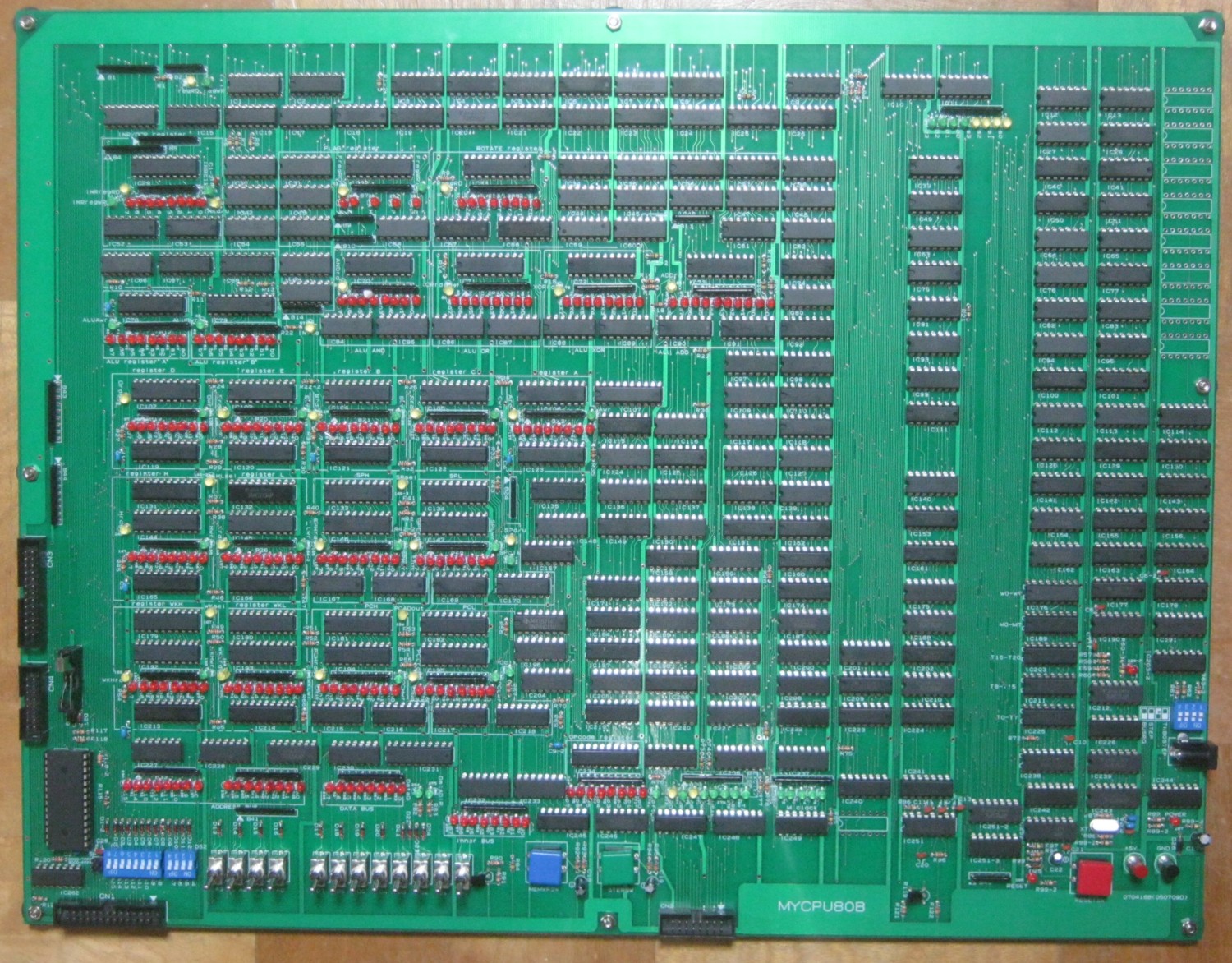

ＭＹＣＰＵ８０Ｂ完成品です。
ついさきほど仕上げたばかりです。
今まで何枚も仕上げていますがいつ作業してもなかなかにしんどいです。
まだ複数のお客様からほかにもご注文をいただいていますので時間に追われる日々はもう少し続きそうです。

さて本題です。
前回作成したテストプログラムをＰＩＣ１２Ｆ１６１２に書き込んで動作テストをするところまで何日も前に済ませていたのですが上のような事情でホームページを書く時間がありませんでした。
今回もざっと走り書きです。
下は前回作成したテストプログラムをＰＩＣ１２Ｆ１６１２に書き込んだときのログファイルです。
途中を一部省略しました。
>/picidck
400C[58][30]
>/pictype=3
pictype=33
[03][01][00][00]
>/erase
400E[03][01][00][00]
>/hload pic12f1612testb.hex
loading pic12f1612testb.hex ...
i=245,binbfend=102
>/picwr
400E[03][01][00][00]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(01)(00)(00)(0E)(01)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][03][30][88][00][8C][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=42,b=16,[00]0010
[05][00][10][00][10][01][30][88][00][68][30][99][00][58][30][9A][00][8C][01][88][01]
(10)(01)(00)(10)(00)(10)(00)(00)(00)(20)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=62,b=16,[00]0020
[05][00][10][00][20][8C][01][1C][20][FF][30][8C][00][1C][20][10][28][FA][30][A0][00]
(10)(01)(00)(10)(00)(20)(00)(00)(00)(30)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=82,b=16,[00]0030
[05][00][10][00][30][00][00][A0][0B][18][28][08][00][FA][30][A1][00][16][20][16][20]
(10)(01)(00)(10)(00)(30)(00)(00)(00)(40)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=92,b=6,[00]0040
[05][00][06][00][40][A1][0B][1E][28][08][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(40)(00)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=98,b=2,[00]400e
[05][00][02][40][0E][FC][31][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(40)(0E)(00)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwr end

>/verify
inbfend=0
400E[03][00][02][40]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(40)(0E)(00)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(40)(0E)(00)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=22,b=6,[00]000a
[06][00][06][00][0A][03][30][88][00][8C][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(06)(03)(30)(88)(00)(8C)(01)(00)(00)(46)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o][o][o][o][o]
i=42,b=16,[00]0010
[06][00][10][00][10][01][30][88][00][68][30][99][00][58][30][9A][00][8C][01][88][01]
(10)(01)(30)(88)(00)(68)(30)(99)(00)(58)(30)(9A)(00)(8C)(01)(88)(01)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=62,b=16,[00]0020
[06][00][10][00][20][8C][01][1C][20][FF][30][8C][00][1C][20][10][28][FA][30][A0][00]
(10)(8C)(01)(1C)(20)(FF)(30)(8C)(00)(1C)(20)(10)(28)(FA)(30)(A0)(00)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=82,b=16,[00]0030
[06][00][10][00][30][00][00][A0][0B][18][28][08][00][FA][30][A1][00][16][20][16][20]
(10)(00)(00)(A0)(0B)(18)(28)(08)(00)(FA)(30)(A1)(00)(16)(20)(16)(20)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=92,b=6,[00]0040
[06][00][06][00][40][A1][0B][1E][28][08][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(06)(A1)(0B)(1E)(28)(08)(00)(08)(00)(FA)(30)(A1)(00)(16)(20)(16)(20)
[o][o][o][o][o][o]
i=98,b=2,[00]400e
[06][00][02][40][0E][FC][31][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FC)(31)(FF)(3F)(FF)(3F)(DC)(31)(E8)(1D)(FE)(3E)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>/picrdf 12f1612testb250704.hex
12f1612testb250704.hex already exists.overwrite ok? y or else
y
400E[FC][31][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][03][30][88][00][8C][01]
0010[10][01][30][88][00][68][30][99][00][58][30][9A][00][8C][01][88][01]
0020[10][8C][01][1C][20][FF][30][8C][00][1C][20][10][28][FA][30][A0][00]
0030[10][00][00][A0][0B][18][28][08][00][FA][30][A1][00][16][20][16][20]
0040[10][A1][0B][1E][28][08][00][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0060[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0070[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]



07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FC][31][FF][3F]
[10]
>/exit

ＰＩＣ１２Ｆ６２９のときと同じようにテストをしました。
単三乾電池２本（３Ｖ）での動作です。

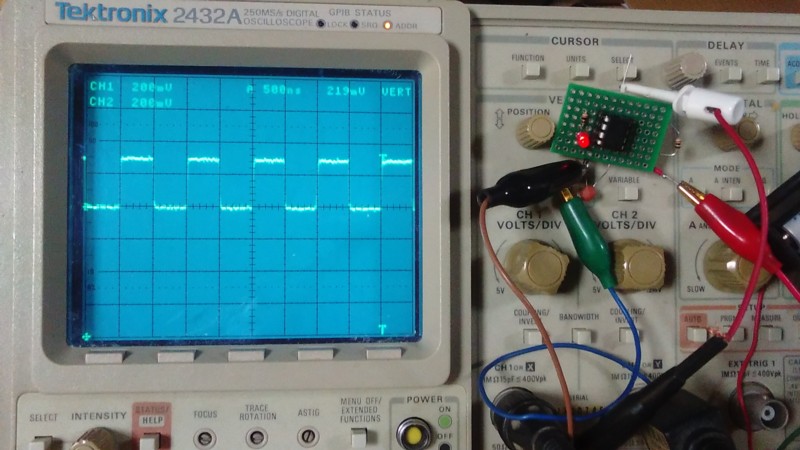

ＣＬＯＣＫＯＵＴの信号をオシロで観測しました。
１周期はちょうど１ｍｓｅｃです。
システムクロック周波数の１／４の周波数が出力されていますから内蔵発振周波数は４ＭＨｚです。
プログラムは前回の通りでよいようです。

駆け足になってしまいましたがＰＩＣ１２Ｆ１６１２についてはこれで終わりです。
