超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２９５回］



●ＰＩＣ１６Ｆ１４５５

間が２日空いてしまいました。
またまたＰＩＣと格闘をしておりました。
もういい加減にしておかなければと思いつつ、つい泥沼にはまってしまいます。
ＰＩＣＷＲＩＴＥＲのターゲットとしてテストをするために今までさわったことがないけれど秋月で比較的安価で売られているものをサンプル的にいくつか購入しております。
そのうちの幾つかは実際に書き込み読み出しのプログラムを作ってその成果を書いてきました。
ちょっと前にも書きましたようにＰＩＣはそれぞれにクセつよでそれぞれに対応するＷＲＩＴＥＲプログラムを作成するのは結構手間がかかります。
そればっかりにかかっていますと他のことが進みません。
このあたりでちょいと置くことにしてずっと棚上げになったままのＰＩＣＢＡＳＩＣコンパイラの作業も再開しなければと思っているのですが。
それにほかにも書くつもりでずっと書けずにいることもあります。
そうは思っているのですが、せっかく購入したものですから簡単にできそうなものを選んでもうひとつだけとりあえず試してみようなんてつい考えて泥沼にはまってしまいます。
今回ももろ泥沼でありました。
日々悪夢であります。

ＰＩＣ１６Ｆ１４５５は１４ｐｉｎのＰＩＣです。
実はサンプルプログラムの作成や動作の確認をするために過去にさわった同じ１４ｐｉｎのＰＩＣについて確認をする過程で前回書きましたようにＰＩＣ１６Ｆ１５０３の動作テストについて書いていなかったことに気が付いたのでした。

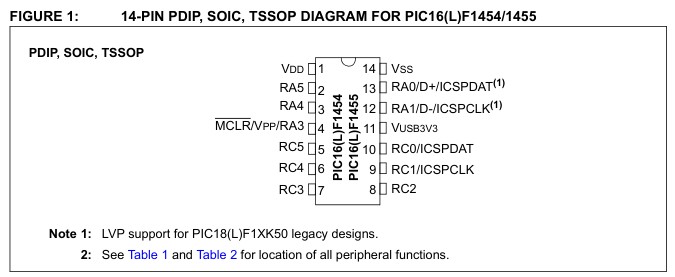

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

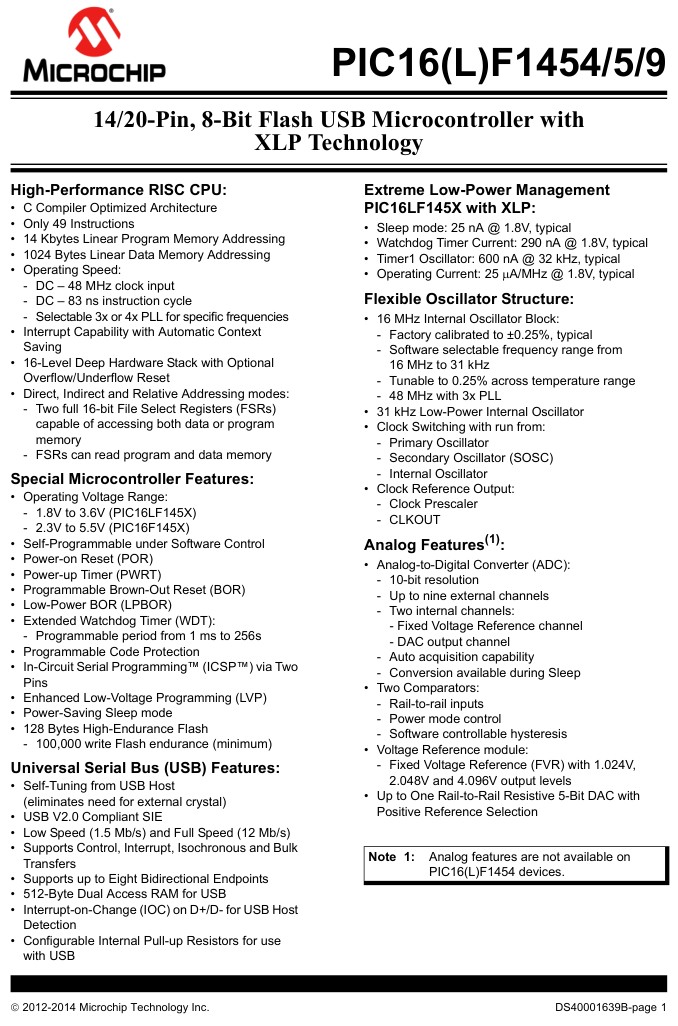

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

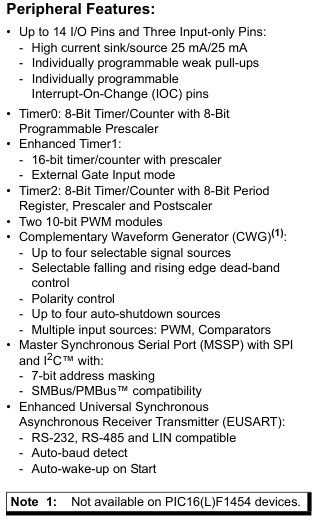

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

ＰＩＣ１６Ｆ１４５５で特筆すべきことは１４ｐｉｎでありながらＵＳＢインターフェース内蔵というところです。
私が最初にさわったＵＳＢ内蔵型のＰＩＣはＰＩＣ１８Ｆ４５５０でした。
４０ｐｉｎのＰＩＣです。
それよりもＰＩＮ数が少ない２８ｐｉｎのＰＩＣ１８Ｆ２５５０もＵＳＢ内蔵型です。
その後にさらにｐｉｎ数の少ない２０ｐｉｎのＰＩＣ１８Ｆ１４Ｋ５０を知ってそれにＵＳＢプログラムを組み込むことでＮＤ８０Ｚ３．５などのＵＳＢインターフェースとして仕上げました。
ところがＰＩＣ１６Ｆ１４５５はなんと１４ｐｉｎです。
しかもＰＩＣ１６ＦですからＰＩＣ１８Ｆよりはレベルが低いもののソフトウェアとしての扱いはＰＩＣ１８Ｆよりはシンプルに扱えます。
Ｉ／Ｏポートのピン数はそれほど必要としないがＵＳＢ機能は欲しいといった用途にはもってこいです。
ＵＳＢについてはいずれ試してみることとしてまずはいつものように簡単なテストプログラムを作って試してみることにしました。
Ｉ／Ｏポートを使った簡単なテストプログラムならばざっと見たところＰＩＣ１６Ｆ１５０３と同じ感じでちょいちょいと作ってしまえそうです。
ＰＩＣＷＲＩＴＥＲプログラムについてもＰＩＣ１６Ｆ１５０３と同じ扱いでいけそうです。

と簡単に考えたのがおおきな間違いでありました。
いつものように泥沼に。

よお生きとりますなあ。
ほんと。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２９５回］
２０２５．６．６　ｕｐｌｏａｄ
