●ＮＤ８０８０の設計変更作業中です
このところ数日おきの更新が続いています。
しなければならないことがてんこ盛りでつい更新が後回しになってしまいます。
書きたいことややりたいことも山ほどあるのですがなかなか思うに任せません。
前回書きましたように現在は新ＮＤ８０Ｚ４Ｅのプリント基板が出来上がってくるのを待っている段階です。
同時に思いがけず沢山いただいたＮＤ８０Ｚ３．５組立キットの出荷に向けての作業に注力しています。
それと並行して先日からマイコンボードの設計変更の第２弾としてＮＤ８０８０のローコスト版の設計作業を行なっています。
ＮＤ８０Ｚ３．５からＮＤ８０Ｚ４Ｅへの変更作業と同じ方向です。
基本的にはＮＤ８０Ｚ４Ｅ回路のＣＰＵ部分をＮＤ８０８０のＣＰＵに置き換える作業です。
実際の作業としてはＮＤ８０８０回路基板のＣＰＵ部分を残してそこにＮＤ８０Ｚ４Ｅ回路基板からＺ８０ＣＰＵ部分を外したものを重ねればよいのでそれほど手間ではないと考えて取り掛かったのですが８０８０とＺ８０では意外と相違しているところが多くて結構大変な作業になってしまいました。

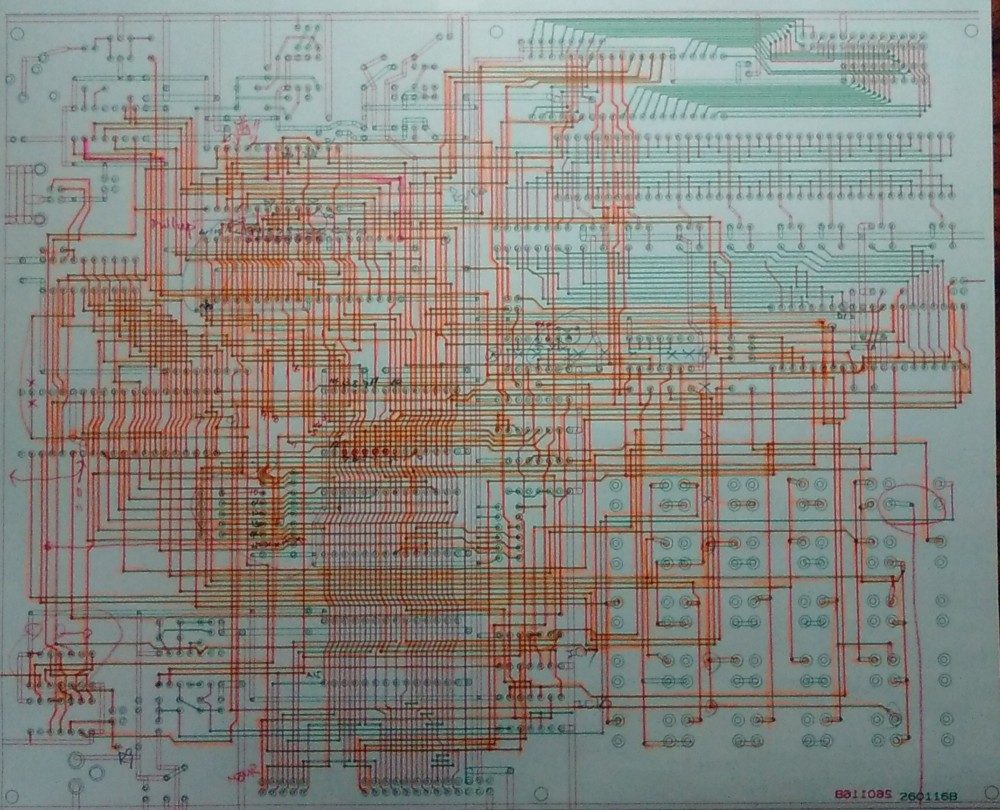

下がとりあえずの作業を終えた新ＮＤ８０８０＿４Ｅ回路試作基板のアートワーク図です。
私はプリント基板のパターン作成には以前からフリーの基板エディタＰＣＢＥを使わせていただいています。
自動配線などもやってくれる基板エディタもあるようですが私にはこれが十分合っています。
ずっと昔はセクションペーパーに赤と青のエンピツで定規を当てながら線を引いて下図を描いてからその上に透明なマイラーフィルムを乗せてスミと烏口で線を引いて仕上げたものです。
これは実に大変でした。
後に０．８ｍｍとか２ｍｍとか色々な幅のノリ付きのテープがあることを知ってそれをカッターナイフで切り目を入れながら貼り付けて配線する手法を使うようになって随分楽になりました。
そういう昔の作業に比べればＰＣＢＥでの作業はもう「有り難い」の一言でただただ感謝感謝であります。
こちら↓がＰＣＢＥのダウンロードサイトです。
https://www.vector.co.jp/soft/dl/winnt/business/se056371.html
ＧＯＯＧＬＥで「プリント基板エディタＰＣＢＥ」で検索すると使い方の解説ページなどがみつかります。
自動配線などの機能はなくて単純にタテヨコのパターンを引いたりランドパターンを貼り付けたりが出来るだけですが私にはそれだけできれば十分です。
そういうことなので当然最後は回路図と照合しながら検証する必要があります。

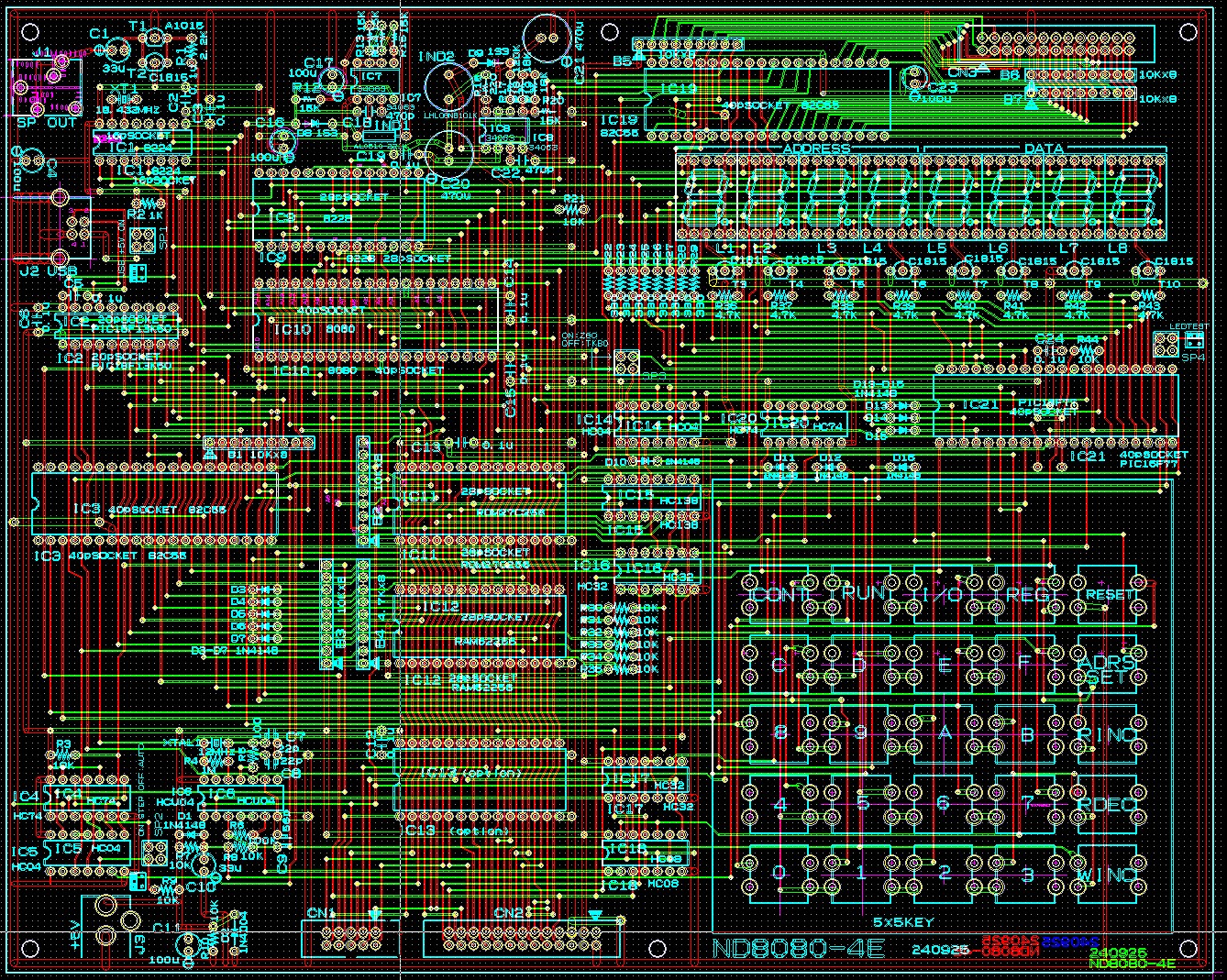

こんな感じです。
こんな面倒なことをしなくてももっと楽に自動配線などができるツールもあるでしょうに、と言われそうですけれど。
以前にどこかにも書いたと思いますが。
なんでもかんでも自動自動って、最近はなんでもＡＩつうのが大はやりだそうですけれど。
全部ＡＩに任せてしまったら何もやることがなくなってかえって退屈してしまうのではありませんかねえ。
そうそう。
ＡＩと人間はどこが違うのかって。
プラモデルだとかジグソーパズルだとか簡単にできることをわざと手間がかかるようにバラしたものを組み立てるのが楽しいなんていう実にけったいな生物が人間なんじゃありませんかねえ。
